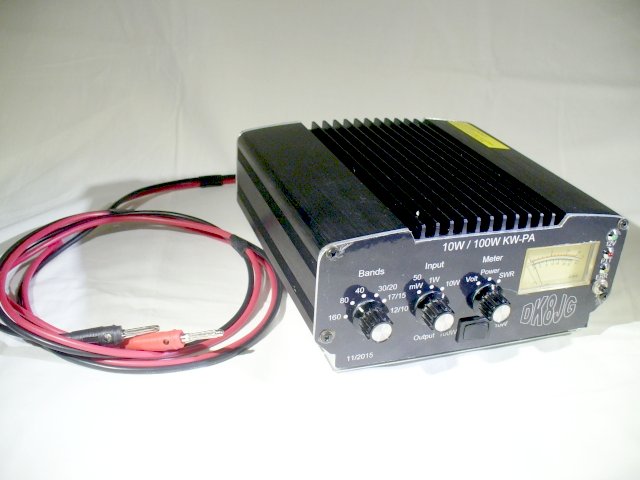

10 / 100W-KW-PA.


Nach einem Bauvorschlag von
Kurt, DJ0ABR, OV-U02.
www.dj0abr.de
Technische Daten:
Input: 50mW oder 1W oder 10W
Output: 10W oder 100W
Betriebsspannung: 12V (13,8V)

Abmessungen:
Breite:190mm
Tiefe: 180mm
Höhe: 90mm

Hinweise zum
Aufbau der Platinen
im Download-Bereich.

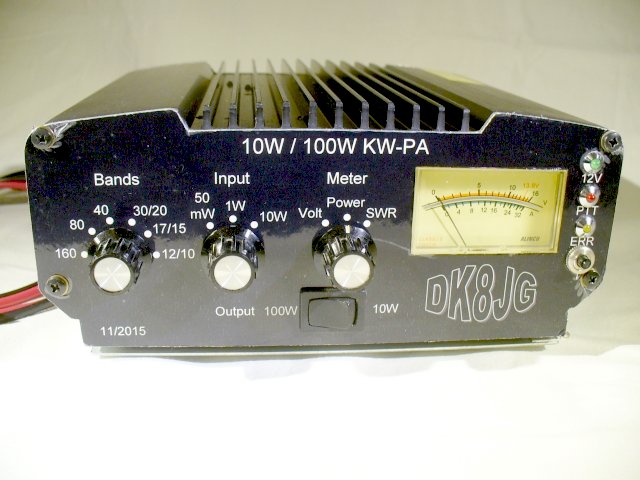

Vorderseite
mit Bedienelementen

Bandumschalter für das
Tiefpassfilter.
Umschalter für
die Eingangsleistung.
Umschalter für
das Meßgerät.
Umschalter für
die Ausgangsleistung.


Das gesamte Gehäuse ist eigenbau.

Der Kühlkörper stammt von
einem defekten Netzteil.
Danke an Manfred, DH7ML.

Herstellung der
Frontplatte im
Download-Bereich

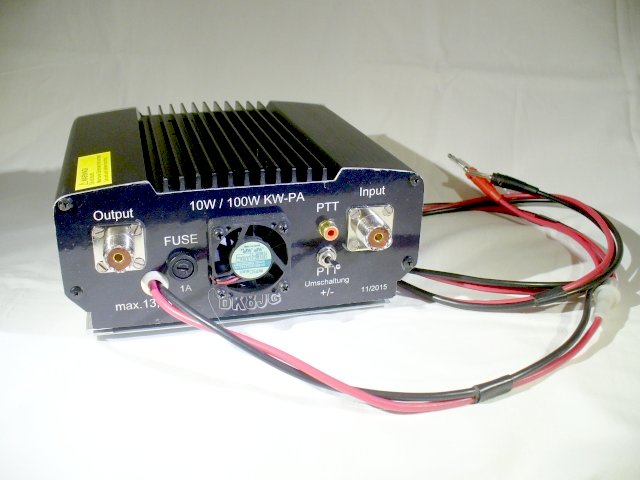

Rückseite

Mit den Anschlüssen
die man so braucht und
ein 24V Lüfter im Dauerlauf.

PTT-Umschalter:
Die PA kann mit einer
positiven Spannung oder
mit einem Masse-Signal
aktiviert werden.

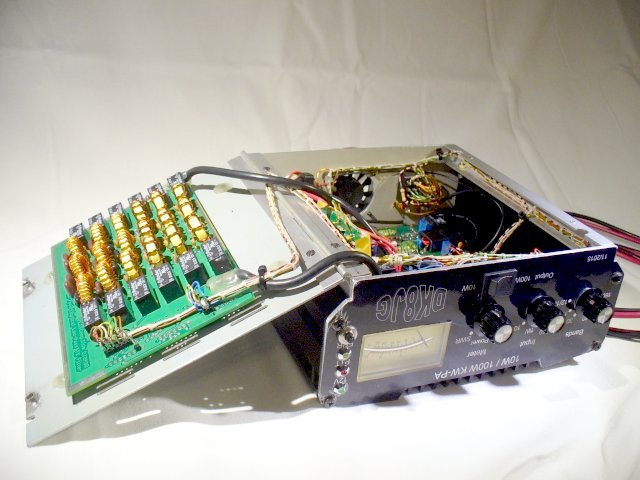

Die Unterseite
mit geöffneten Bodenblech.

Auf dem Bodenblech
befindet sich das
Tiefpassfilter.

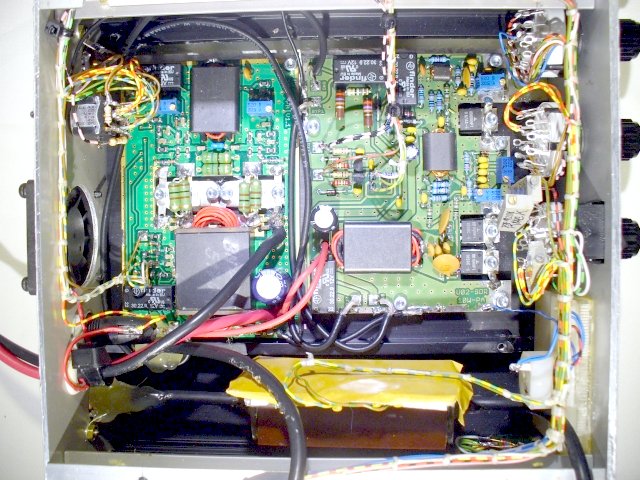

Die geöffnete Unterseite
mit dem Tiefpassfilter und
den beiden Platinen der
10W-PA und der 100W-PA.

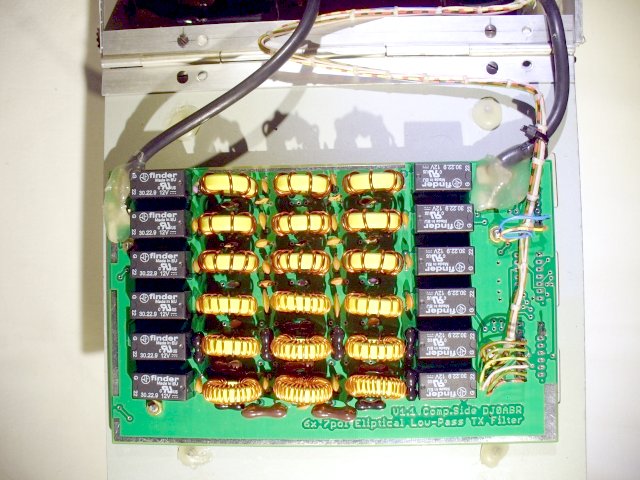

Das Tiefpassfilter
für 6 Bereiche
160m
80m
40m
30/20m
17/15m
12/10m

Durchlaßdämpfung
zwischen 0,2 und 0,8 dB

Dämpfung 1.Oberwelle
besser -25dB
Dämpfung 2.Oberwelle
besser -40dB

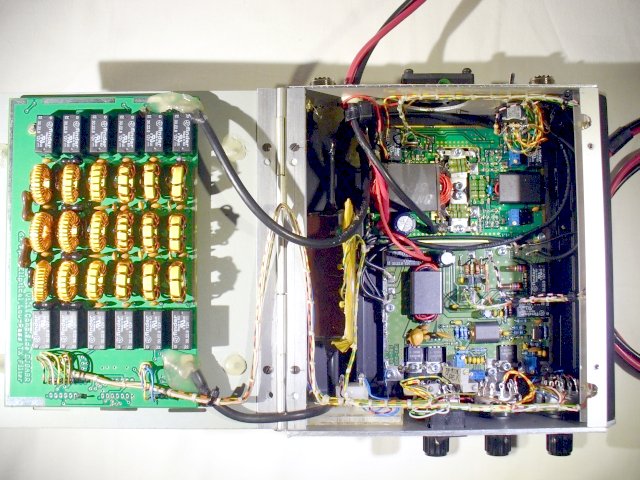

Die Endstufen-Platinen.

Das gelbe Etwas ist
der SWR-Sensor.

Auf dem Meßgerät
kann die Ausgangsleistung,
das SWR und die Versorgung-
spannung angezeigt werden.

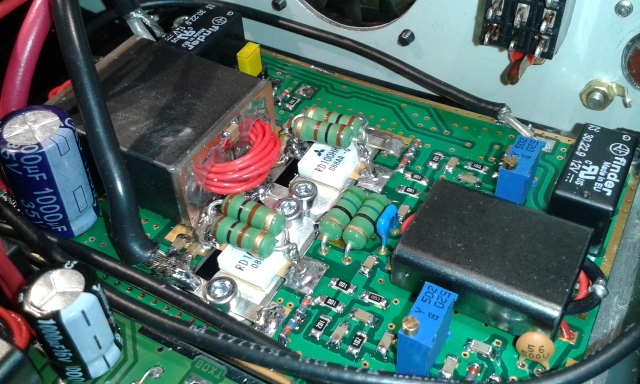

Nahaufnahme
der 100W-PA.
