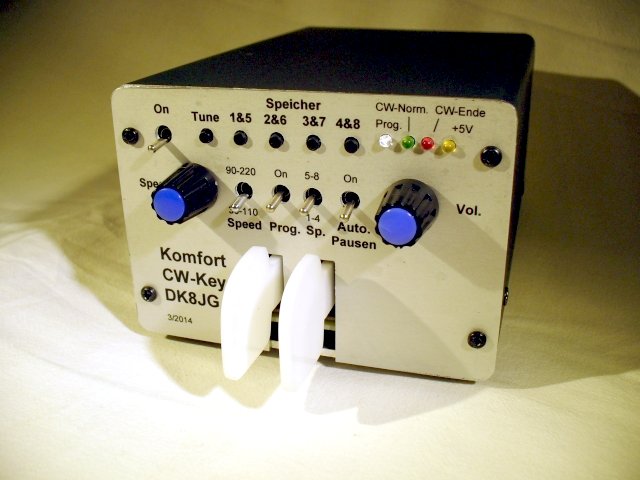

Vorderseite mit den Paddeln
und den Bedienelementen.

Nach einem Bauvorschlag von
Hans, DL3UKH, www.DL3UKH.de

CW-Keyer mit 8 Speichern die nicht
verlorengehen, mit je ca. 400 Zeichen.
Inclusive CQ-Scheifen-Automat.

Herz der Schaltung ist ein PIC16F876.

Bedienungsanleitung und
Technische Daten:
Siehe auch Downlod-Bereich
unter "Komfort CW-Keyer".

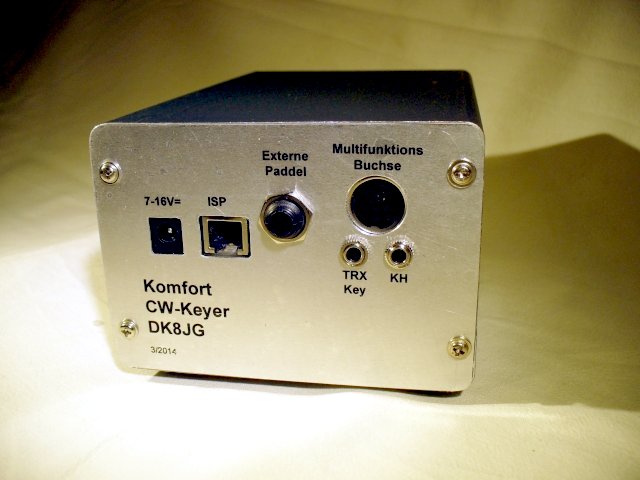

Die Rückseite mit allen Anschlüssen
die man so braucht.

Das gesamte Gehäuse ist eigenbau.

Die 5 Pol.-DIN-Buchse bietet:
PTT-Out, +5V-Out, NF-Out,
Tasteingang und Masse.

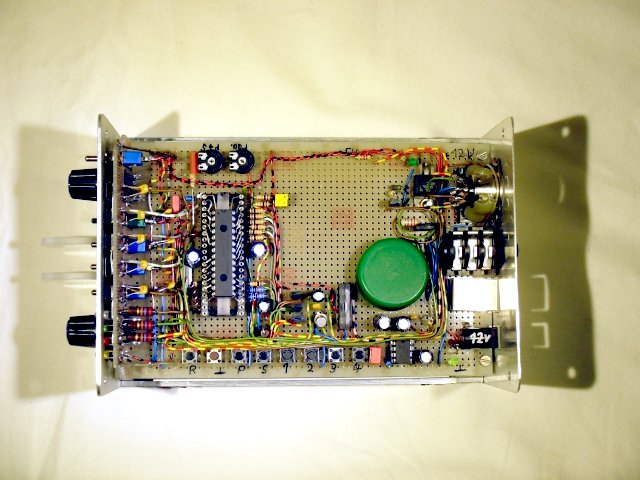

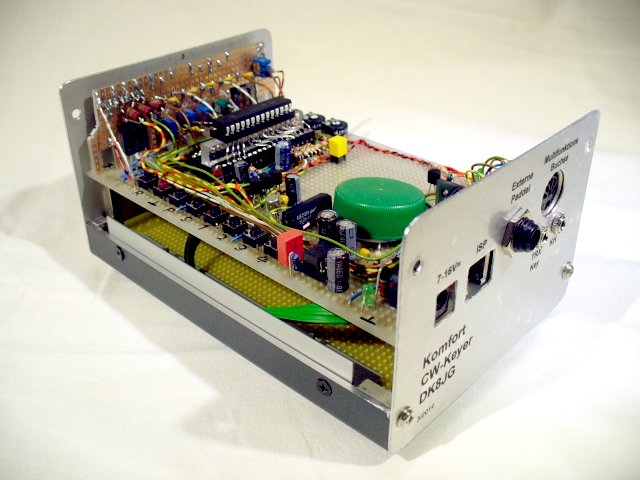

Auf der oberen Platine befindet sich
die Elektronik.
Auf der unteren Platine befindet sich
nur der Eigenbau-Keyer (Paddel).
Der restlich Platz könnte noch für
einen Akku dienen.

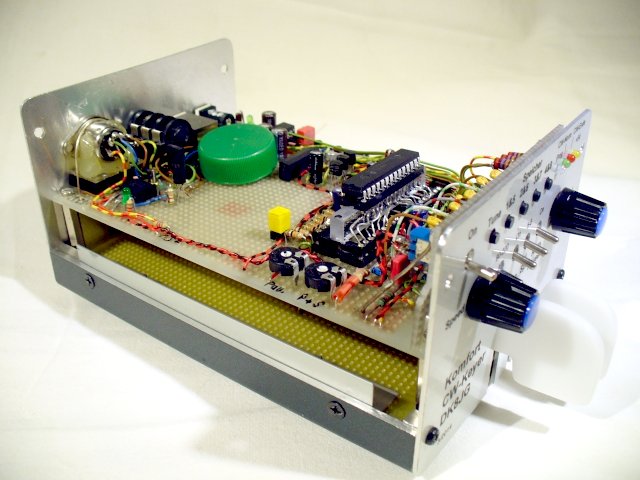

Die ursprüngliche Platine war für
einen PIC16F877 mit 40 Pins gedacht.
Das Programm von Hans läuft aber
nur auf dem PIC16F876 und der hat nur
28 Pins.
Deswegen mußte ich eine Adapter von
28 auf 40 Pins schlossern.

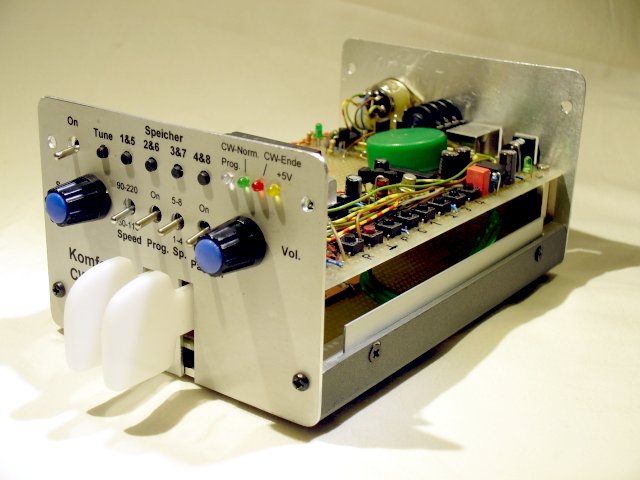

Unter dem grünen Etwas befindet sich
der Lautsprecher, mit der Kappe klang
er etwas besser.

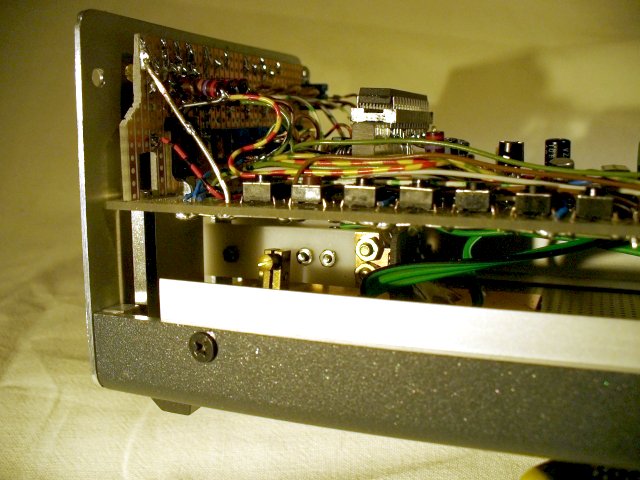

Auf der unteren Platine erkennt man
hier den Eigenbau-Keyer.
























Alle Bauelemente sind auf der
Platine befestigt, somit ist
der Keyer auch ohne Gehäuse
betriebsbereit.





















Abmessungen:
Höhe: 77mm
Breite: 110mm
Tiefe: 163mm

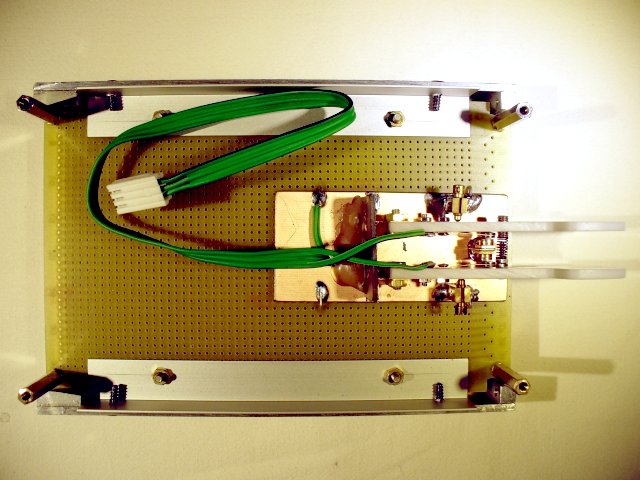

Die untere Platine
mit den Paddeln.

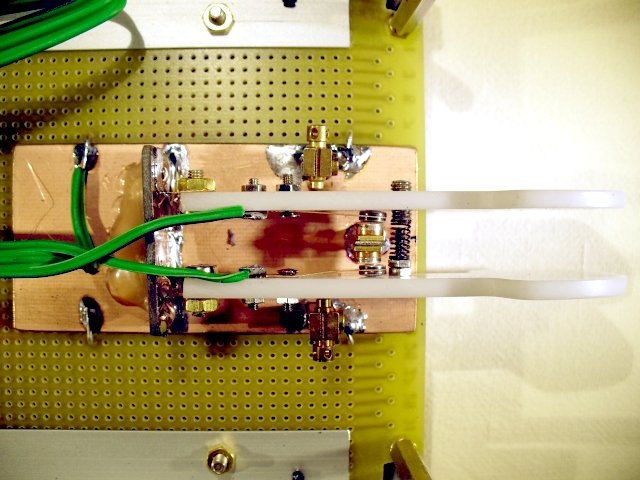

Die Paddelmechanik.
