Der EMV-Spion -- ein Ortungsgerät für
Störungen von Schaltnetzteilen,
Plasmafernsehern oder anderen
Störquellen im Kurzwellenbereich.

Bausatz vom Funkamateur.

Abmessungen: 172x60x23mm.

Gewicht: ca. 200g ( Einsatzbereit )













.

Entwickelt von Michale, DJ3VY und
Jochen, DB1NV.

Vorgestellt im Funkamateur 7/2012.

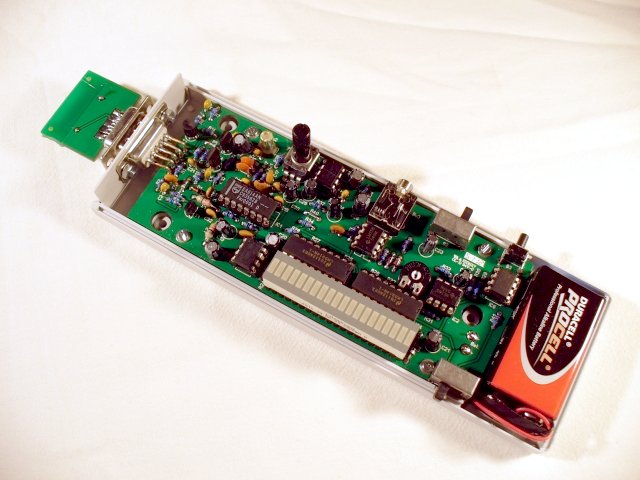

Das geöffnete Gerät mit den 4 Spürsonden.

Ein bedämpfter Schwinkreis bei 1,8 MHZ
mit einem kleinen Ferritstab als Antenne.

Ein kleiner bewickelter Ferritstab für
niedrige Frequenzen.

Eine Kuferschleife aus einer Leiterplatte
für den Frequenzbereich ab 10 MHz.

Eine elektrische Antenne mit eingebautem
FET-Impedanzwandler.

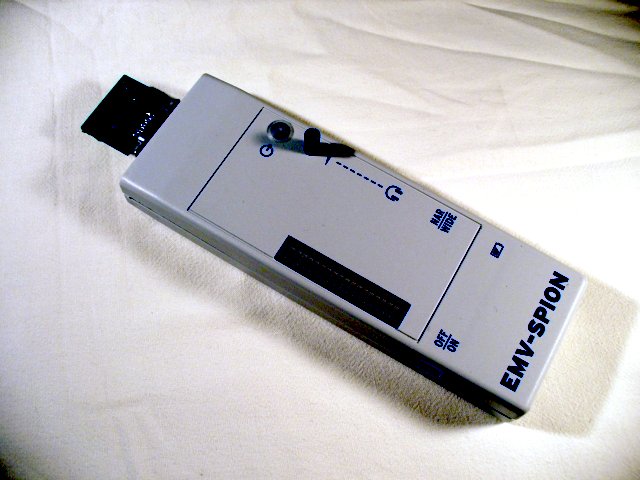

Das Gerät ist etwas größer als die Fernbedienung eines Fernsehgerätes.


Abmessungen: 172x60x23mm.





















Die Stromversorgung erfolgt durch eine 9V Batterie.

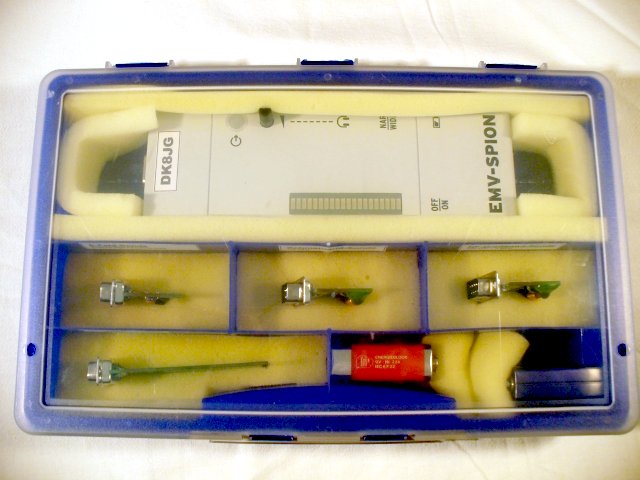

Transport-Case.
Mit allen Sonden und Reserve-Batterien.

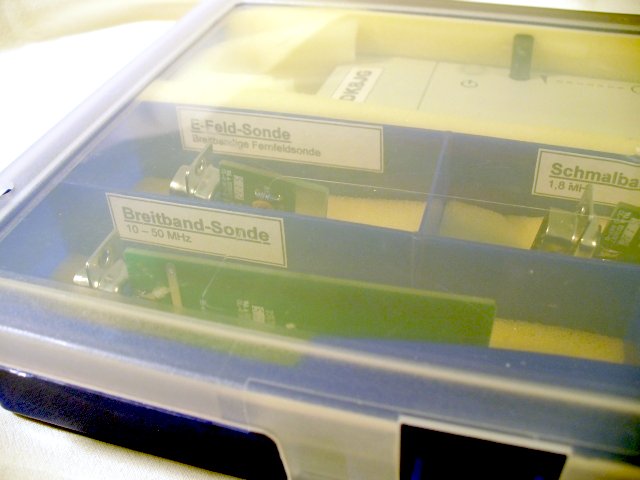

Transport-Case.
Mit Beschriftung der einzelnen Sonden.























Transport-Case.
Auf der Rückseite eine Kurzbescheibung
der einzelnen Sonden.
